導入
さまざまな種類の抵抗。
抵抗器は、電流の循環に対する多かれ少なかれ抵抗 (オームで測定) に抵抗することを主な特徴とする電子または電気部品です。
何よりも物理的特性を指す「抵抗」という言葉が、一部の人が好んで「抵抗双極子」と呼ぶコンポーネントのタイプを指すようになったのは、換喩によるものです。また、物理学の教育では、「抵抗器」という用語、または英国語で「レジスター」（英語でこのタイプの部品を表す「レジスター」という言葉に由来する）という用語、さらには「オーム導体」という表現さえも使用します。オブジェクトとその特性に対して同じ用語を使用することは避けてください。
テクノロジー
抵抗器は、幅広い使用範囲にわたってオームの法則に非常に満足できる方法で作られています。
- 1ワット未満の低電力抵抗器は、通常、セラミックの裏打ちにある炭素皮膜抵抗器です。
- より高い出力の場合、セラミック本体に抵抗ワイヤを巻く技術がよく使用されます。
- 非常に高い電力の場合は、銅イオンを含む水溶液に電流を流す「液体抵抗器」と呼ばれる技術を使用できます。
識別と正規化された値

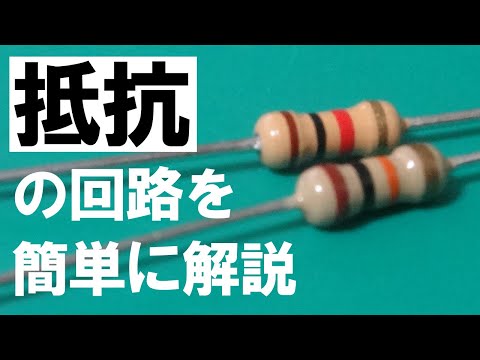

IEC 60757規格に従ってマークされた抵抗器。
抵抗器のさまざまな形状と色
標準の皮膜抵抗器の値は、通常、コンポーネント上に色付きのリングとして表示されます。コードは標準 IEC 60757 によって定義されています。抵抗器の可能な値を標準化するために、抵抗器の一連の標準値が存在します。これらの標準化された値は、規格 IEC 60063 によって定義されています。
 | 1位 指輪 左 | 2番目 指輪 左 | 3位 指輪 左* | 最後 指輪 左 | 指輪 右 | 指輪 余分な | 略称。 | |
|---|---|---|---|---|---|---|---|---|
| 色 | 1桁目 | 2桁目 | 3桁目 | 乗数 | 許容範囲 | 係数。温度 | アルファ。 | |
| 黒 | 0 | 0 | 0 | 10 0 =1 | 200ppm | BK | ||
| 茶色 | 1 | 1 | 1 | 10 1 | ±1% | 100ppm | B.N. | |
| 赤 | 2 | 2 | 2 | 10 2 | ±2% | 50ppm | RD | |
| オレンジ | 3 | 3 | 3 | 10 3 | 15ppm | OG | ||
| 黄色 | 4 | 4 | 4 | 10 4 | 25ppm | Y.W. | ||
| 緑 | 5 | 5 | 5 | 10 5 | ±0.5% | GN | ||
| 青 | 6 | 6 | 6 | 10 6 | ±0.25% | 部 | ||
| 紫 | 7 | 7 | 7 | 10 7 | ±0.10% | VT | ||
| グレー | 8 | 8 | 8 | 10 8 | ±0.05% | GY | ||
| 白 | 9 | 9 | 9 | 10 9 | W.T. | |||
| 金 | 0.1 | ±5% | GD | |||||
| お金 | 0.01 | ±10% | SR | |||||
| （不在） | ±20% | |||||||
※3番目のリングは抵抗許容差が2%未満の場合にのみ使用されます。
