地上波テレビの受信品質 – 定義

導入

地上波テレビの受信品質は、受信レベル、エコー、減衰、干渉、画面の種類などの多くの要因によって決まります。アナログ地上波テレビに適用される受信レベル基準は、デジタルテレビ (DTT) には適用されなくなります。

アナログ信号は送信機または再送信機から離れるとすぐに劣化し始めますが、デジタル信号は信号が使用可能な限り、つまりアダプターによるエラー訂正が十分である限り、本来の性能を維持します。最後に、ユーザーにとって、テレビで知覚される画質は、チェーンの末端、つまりテレビチューナーまたはアダプタの入力で観察される画質です。

主観評価のコード化

この表は、人気テレビ作家の名前から「ヌッファー スケール」と呼ばれることもある 1 から 10 までの閉じたスケールを網羅しており、5 dB の連続ステップでアナログ画像の視覚的外観を示します。

おおよその必要レベルは、テレビ信号に干渉や歪みがなく、品質レベル 10 で送信されると仮定して、一般的なテレビのアンテナ入力におけるヨーロッパのアナログ規格で与えられます。

比較のため、TNT標準映像の受信レベルも示します。

注記	レベル	画像観察 アナログ	デジタル信号観測
10	> 60dBμV	完璧	満足
09	55dBμV	素晴らしい	満足
08	50dBμV	とても良い	推奨される最小値
07	45dBμV	良い	望ましい最小値
06	40dBμV	かなり良い	許容レベル
05	35dBμV	平均	限界で誤動作の可能性、モザイク、フリーズ
04	30dBμV	公平	証明された機能不全
03	25dBμV	貧しい	黒い画面
02	20dBμV	知覚可能な	黒い画面
01	15dBμV	なし	黒い画面

グレード 10 は、欠陥のない画像、画像粒度が最小限のものに相当します。注9では、最も訓練された目には、日常言語で息（聴覚イメージ）または雪（雪のイメージを持つ）とも呼ばれるノイズの始まりを画面上で認識するのは困難です。その後、信号強度が減少するにつれて、雪 (または RGB 色のドットの群れ) がますます現れます。チューナーの性能に応じて、Secam または Pal のカラーしきい値は約 25 ～ 20 dBµV です。アンテナ測定装置は、最大 30 dBµV の L、B、G 信号を測定できます。

音 10 を超えると、5 dB ステップで評価が上昇することが想像できますが、品質は安定したままです。

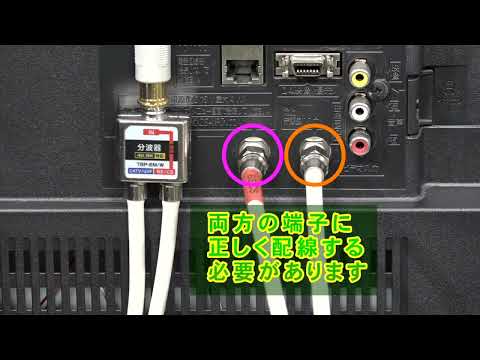

テレビ入力で受信される実際のレベルに影響を与えるパラメータは多数あり、以下にまとめます。

アンテナの高さの影響

一般に、迷惑な障害物がない場合、地平線によって与えられる範囲制限は、送信機と受信機の地平線までの距離、地上高h ₁とh ₂の合計になります。

、すべての長さは km で表されます。このタイプの接続は LOS (見通し線) であり、送信機が受信機を「認識」することを意味します。ただし、この条件は、強い「テーパー付き」メイン ローブを持つアンテナについてのみ考慮されます。全方向性アンテナは、フレネル楕円という別の概念を追加します。フレネル楕円は、障害物によって伝送損失が生じる幾何学的ゾーンを表します。 LOS の場合:

たとえば、上記のデータを取得すると、125 km の旅では、地平線の尖塔の高さは 315 m 程度であることがわかります。この例では、各アンテナが視界に入るには約 315 m 離れている必要があります。一方、地上 ( h ₂ = 0 ) の受信機に到達するには、送信機は 4 倍の高度、つまり 1,260 m に設置されなければなりません。 10階建て（30m）の集合住宅であれば、これで十分です。

km = 890 メートル。
