無響構造
無響室は、壁と天井が音や電磁波を完全に吸収するため、測定を妨げる反響が発生しない実験室です。
このようなチャンバーは、直接場条件、つまり壁で反響を受けたコンポーネントがない状態で音響波または電磁波を測定するために使用されます。
いくつかのタイプがあります。
- 音響無響室(無響室とも呼ばれます)。これは、通常ポリマー発泡体またはガラス繊維で作られた二面体 (小さなピラミッドの一種) で覆われた部屋です。この素材の特徴は音波を吸収することです。吸収の質は、これらの二面体のサイズと使用される材料の品質によって異なります。このようなチャンバーは、マイクロホンの指向性や感度をテストしたり、スピーカーの帯域幅を測定したりするために使用できます。また、機械の最も大きな騒音源の位置を特定したり、外部騒音を無視して音響パワーを測定したりするためにも使用されます。半無響室は、完全に反射する床とその他すべての吸収性の壁を備えたものがよく見られます。これは、あらゆるタイプの機器 (主に重量物) をテストできるため、最も一般的なタイプのチャンバーです。

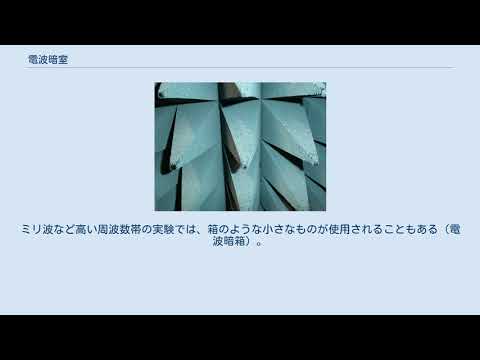

- 電磁電波暗室。ファラデーケージの壁がフェライトタイルや炭素ベースの複合体を充填したポリウレタンフォームのピラミッドで覆われており、電磁波を吸収してその反響を防ぎます（ 「レーダー吸収材料」を参照）。このようなチャンバーは、特に電子デバイスからの放射線による電磁妨害を測定するために使用されます。これらの測定は、電気で動作するすべての機器から放出される電磁界レベルをチェックするために必要です。これらは軍事資格と産業用および民生用機器の両方で使用されており、欧州では電磁適合性に関する指令 89/336/EEC (誤って CE 規格と呼ばれる) の強制実施日である 1996 年以降、さらに頻繁に使用されており、米国ではさらに以前から使用されています。 FCC 規格の州。主に CISPR によって作成された文書に言及しているこれらの民事基準では、半無響室、つまり完全に導電性と反射性の床を備え、他の 5 つの壁は完全に吸収性であることが必要であることにも注意してください。伝導妨害波 (通常は 30 MHz 未満) の測定では、電波暗室は必ずしも必要ではありませんし、規格文書でも推奨されていますが、壁に向かって放射される波の反射を避けることで、より再現性の高い測定を実行できます。その後、伝導測定の対象となるケーブル上の誘導によって再結合されます。自由空間でのアンテナ測定 (前面ゲイン、前面/背面比、放射パターン、帯域幅など) は、寄生虫や地面やその他の障害物の影響から保護された電波暗室で実行できます。
