導入
エマグラムは、大気の熱構造を分析するために使用される 4 つの熱力学図のうちの 1 つです。これは、ラジオゾンデによる空気学的観測、飛行機からの、または衛星による外挿から得られる温度と露点を示すために使用されます。エマグラムの軸は、片対数基準系における温度 ( T ) と圧力の対数( P ) です。これらの軸は元の図では垂直ですが、最も一般的なバージョンは温度軸が右 45 度のバージョンで、後者は米国ではSkewT 、フランスではエマグラム 761 と呼ばれています。

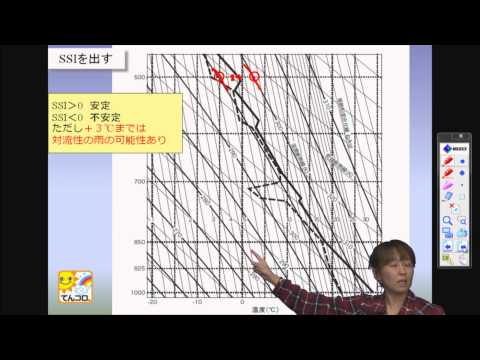

エマグラムは 1884 年にハインリッヒヘルツによって開発されました。本来の形式では、主にヨーロッパで使用されています。エマグラム上で温度と露点を指定すると、空気の安定性と、英語で CAPE として知られる利用可能対流位置エネルギー(EPCD) を計算できます。さまざまな圧力レベルの風が小羽枝としてマージンに追加されることがよくあります。
説明
圧力軸は、ミリバール (mb) またはヘクト パスカル (hPa) で表される垂直軸です。間隔は対数です。つまり、 P 2とP 1000 h P aの間の距離は次のようになります。
- log P 1000 h P a − log P 2
高度に伴う圧力の変化は対数であるため、正規化された大気の仮定を使用して、キロメートル単位の高度の線形対応を縦軸に追加できます。
横軸は温度等温線であり、線形です。元のエマグラムの場合、この軸は圧力の軸に対して垂直です。乾燥断熱減圧を表す線は等圧線の左側ほぼ 45 度にあります。混合比等値線はほぼ直線で垂直であり、飽和擬似断熱線は垂直よりわずかに左側に傾いた直線です。
45度のエマグラム
最も一般的なエマグラムの場合、温度軸は垂直線に対して右に 45 度の角度をなし、他の線は SkewT の記事で説明されている曲線になります。この温度軸の回転により、古典的なエマグラムと同等のサイズのシート上に、より高い高度での温度と露点をプロットすることが可能になります。
