ドラフト (実験室)について詳しく解説

導入

換気フード

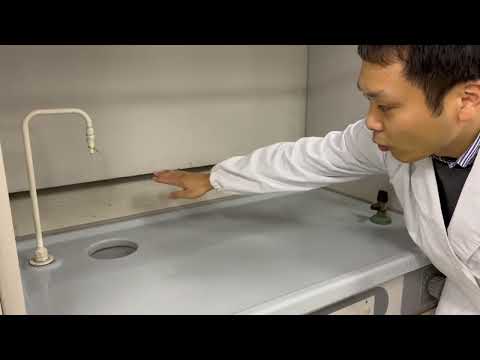

実験用フードは、取り扱い中に使用される製品から有毒蒸気を抽出できる装置です。その主な機能は、マニピュレーターと環境を保護することです。蒸気は作業容積内に閉じ込められたままでなければなりません。

実験用フードには2種類あります。

• 活性炭濾過（ETRAF規格）を備えたフードは外部との接続がないため、作業室内で恒久的にリサイクルできます。これらは化学吸着の原理で動作します。それらの限界: フィルターの特異性とその飽和。

• 外側に向かって取り出し口を備えたフードおよび換気フード。

選択は、使用される最も有毒な製品のVME (平均暴露値) に従って行われます(化学製品の VME は、INRS の Web サイトで参照できます) 。

VME が 400 ppm を超える場合: 換気フード、ダンパーまたは前面ガラスなし。
1 ～ 400 ppm の VME : 実験室用ドラフト。
VME 1ppm未満：密閉防水グローブボックス式システム。

実験室のドラフトまたはドラフト (ACフィルターを除く) には、蒸気を抽出して外部に排除する抽出装置 (ファン) が装備されている必要があります。欧州規格NF EN 14 175とそのフランス拡張版XPX 15 206′ は、換気フードの製造に非常に特殊な制約を課しています。 2006 年以降、換気フードの正面には最低対気速度の表示がなくなりました。フランスの規格に含まれる唯一の数値的制約は封じ込め対策に関するものです。

混乱しないように

研究室には他のタイプのフードもあります。生物学では層流フードが見つかります。層流フードは、粒子が除去された空気を生成します (たとえば、絶対 HEPA タイプのフィルターを備えたフードは、0.3 μm を超える粒子を 99.99% 阻止します)、そして何よりも気流の乱れがありません。ここで、流れセクションの各点での速度が平均流速と +/- 20% 差がない場合、流れは層流であると言われます。したがって、層流は一方向で均一です。

層流フードには主に 2 つのカテゴリがあります。

水平層流

フィルタ上の処理された空気は、マニピュレータに向かって「吹き付けられ」ます。この技術は製品を保護しますが、取り扱い者や環境を汚染物質から保護するものではありません。

垂直層流

空気はフードの「天井」から高効率 (HEPA) フィルターを通して吹き込まれます。流体はファサード（水平方向の流れと同じ保護）を通って出現するか、側壁または後壁の穿孔によって吸収され、マニピュレーターや環境に向かって出現するのを防ぎます。この場合、拒否された空気 (総流量の 30%) は、2 番目の絶対フィルターを通過した後に排気されます。

NF EN 12469 (2000) 規格は、タイプに応じて垂直または水平の層流フードである微生物安全ステーション ( PSM ) の性能の記述に特化しており、一般に生物学的および細菌学的リスクの制御に使用されます。この規格では、3 種類の PSM が定義されています。

PSMタイプI

オペレータと環境を保護し、前面開口部から空気の流れを吸引し、ステーション内での取り扱いを可能にします。流出する空気流もろ過されます。

PSMタイプII

オペレーター、取り扱い、環境を保護します。空気流はハンドリング面の HEPA フィルターを通って垂直に吹き込まれます (空気は「きれい」であり、サンプルの汚染を防ぎます)。戻り穴、またはメーカーによると作業面は、フィルターから吹き出された空気流に加えて、前面のハンドリング開口部から来る追加の流れを吸い込みます。フードによって吸い込まれるこの前面の空気の流れは、微生物の危険が逃げるのを防ぎ、マニピュレーターを保護します。最後に、空気は別の HEPA フィルターを通して遮断され、あらゆる汚染から環境を保護します。

PSMタイプⅢ

完全に密閉されたエンクロージャにより、マニピュレータとフード内部の間の完全な物理的分離が保証されます。操作は手袋を使用して行われるため、「グローブボックス」と呼ばれます。内部の空気は濾過されているので「きれい」です。排気もろ過され、汚染を防ぎます。

一般に、実験室用換気フードの原理は、完全な部屋、つまり「クリーン」ルーム (制御された環境を持つ) の空気汚染の制御に使用されます。
