10BASE2は、細い同軸ケーブルを使用したOSIモデルの物理層を標準化したイーサネット規格です。これにより、最大10 Mbits/sの速度でのデータ転送が可能になります。 10BASE5よりもシンプルで経済的なこのソリューションは、シンプルなケーブル配線としてすぐに確立されました。
説明
概要
10BASE2 は、イーサネット規格の第 10 項で説明されています。これは、MAU (媒体接続ユニット) の機械的、電気的、機能的特性を定義し、ローカル ネットワークの媒体の種類を指定します。 MAU の一般的な特徴は次のとおりです。
- ベースバンドにおける同軸型伝送システムとPLS( Physical Layer Signaling )の結合が可能です。
- リピータなしで、長さ185 メートルの同軸ケーブルを介して最大10 Mbit/sの速度でのデータ伝送をサポートします。
- DTE (データ端末装置) に MAU とメディア自体をテストする権限を与えます。
- IEEE 802.3標準で記述されたシステムで定義されたCSMA/CDアクセス メカニズムを使用した構成をサポートします。
- バスネットワーク トポロジとの相互接続手段をサポートします。
技術概要
10BASE2ケーブル配線では、最大200 ヤード( 10Base2の 2 はこの距離に由来します) のバス ネットワークトポロジを使用し、 30 個の接続が最小50 cmの間隔で配置されます。
対応するのは、インピーダンス50 オーム、直径6 または6.35 mmの細径同軸ケーブル (RG58 など) です。

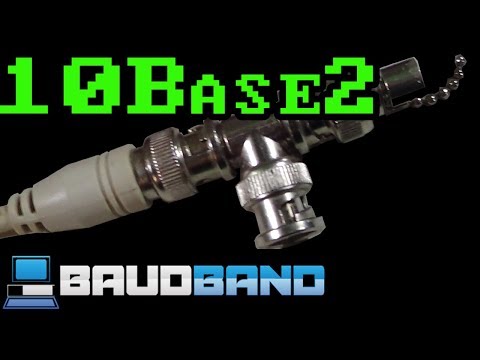

このケーブルは、BNC コネクタで終端されたセグメントで構成されています (B はバヨネットの略で、プラグを押し込んで 4 分の 1 回転させます)。これらのセグメントは、 3 方向コネクタ、ネットワーク カードに接続するメス BNC ソケット、および受信セグメントと再び送信セグメントのメス BNC に対応する 2 つのオス BNC チップを使用してネットワーク カードに接続されます。すべてのセグメントと T コネクタは 1 本の大きなケーブルを形成し、その両端をキャップと呼ばれる50 オームの抵抗器で終端する必要があります。
ケーブルが機能しているかどうかは、PC のメス BNC のコアとグランドの間の抵抗を抵抗計で測定することで簡単に確認できます。約25 オーム( 50 オームの抵抗 2 つ) であるはずです。
