表皮効果について詳しく解説

導入

表皮効果または膜効果(またはまれにケルビン効果) は電磁現象であり、高周波では電流が導体の表面にのみ流れる傾向があることを意味します。

表皮効果について詳しく解説

絶縁導体の表皮効果

この電磁起源の現象は、交流電流を流すすべての導体に存在します。導体の周囲から遠ざかるにつれて電流密度が減少します。これにより、導体の抵抗が増加します。

これは、電流が導体部分全体に均一に流れないことを意味します。あたかもケーブルの有用な部分が小さくなったかのように、すべてが起こります。したがって、抵抗が増加し、ジュール損失が大きくなります。

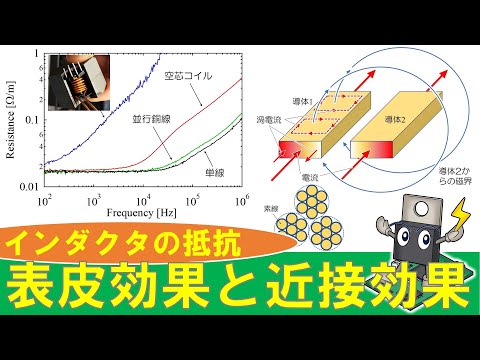

2本の導体間の表皮効果

2 つの導体 (電流の前後) で構成されるケーブルでは、高周波では 2 つの導体間で近接効果が発生する可能性があり、表皮効果と誤って混同されます。これは、電流が導体の一部にのみ流れる傾向があることを意味します。導体は向かい合っています。

この効果は表皮効果自体に追加されます。それはアセンブリの形状に完全に依存します: 導体の断面 (円形、正方形、平らなど)、導体間の距離、導体の非対称性(たとえば、グランド プレーンに平行なワイヤ) など。近接効果は、 20 cm以上離れた導体では実際には無視できます。

この影響を軽減するには、導体をさらに離す必要がありますが、これにはインダクタンスが増加するなどの別の欠点があります。

ニコラ・テスラによるスキン効果の強調

ニコラ・テスラのプラットフォームには、巻線、白熱灯、そして何よりも超低圧ガスが充填された驚くべきガラス管がありました。テスラは、高電圧の交流が循環しているコイルの 1 つから出ている導線を片手でつかみました。もう一方の手で、彼はチューブを取ると、それが点灯し、聴衆を驚かせました。

秘密は?テスラは非常に高い周波数の電流を使用しました。 「表皮効果」により、これは人体のように導体を貫通せず、その周囲を循環します。

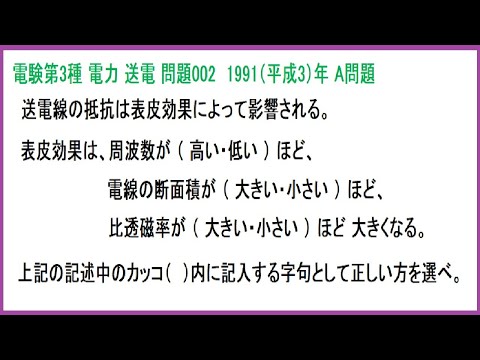

表皮効果について詳しく解説

金属の表皮の厚さ

第一近似として、表皮の厚さによって、導体内で電流が集中するゾーンの幅が決まります。これにより、特定の周波数における実効抵抗を計算できます。この計算では、虚数部の前の実数部分は無視されます。金属の導電率は非常に高いためです。

δ よりも大幅に大きな断面積を持つ導体の場合、厚さ δ の外側部分のみが伝導に寄与すると考えることで、特定の周波数での実効抵抗を計算できます。たとえば、半径 R の円筒導体の場合、次のような有用なセクションが得られます。

値の例

導体の場合、以下の値があります。

頻度δ
50Hz 9.38mm
60Hz 8.57mm
10kHz 0.66mm
100kHz 0.21mm
1MHz 66μm
10MHz 21μm

高調波領域における円筒導体の表皮効果のモデル化

高調波領域における円筒導体の電流分布関数。横軸:表面を原点とした、表皮の厚さの深さ (PU)。縦軸: 導体の断面を通過する電流の係数に対する、表面と所定の深さrの間を循環する電流の係数の比。円柱の半径a は、皮膚の厚さの 5 倍になるように任意に選択されました。


I ( r ) を円柱の表面と半径r の間の厚さ内を循環する電流、 I を総電流とします。


導体表面の原点r = 0 をもつ電流分布関数は次の式で与えられます。

$$ {\frac{I(r)}{I} = \frac{Ber(\frac{\sqrt{2}\,a}{\delta})-Ber(\frac{\sqrt{2}\,r}{\delta}) + i \, [Bei(\frac{\sqrt{2}\,a}{\delta}) – Bei(\frac{\sqrt{2}\,r}{\delta})]}{Ber(\frac{\sqrt{2}\,a}{\delta}) + i \, Bei(\frac{\sqrt{2}\,a}{\delta})}} $$


円筒導体の電流分布関数の係数をグラフにすると、つまり、

$$ {\left|I(r)/I\right|} $$
、電流の 80% 以上が表皮の厚さ内を流れることがわかります。これは、導体の実効抵抗を計算するときに行われた近似を正当化します。図に示される値 1 の超過は、総電流に関連して特定の深さで逆転する可能性がある電流密度の位相回転によるものです。

半径a長さ無限の円柱を考えます。私たちは、脈動 ω の正弦波交流がシリンダーを横切る調和領域に身を置きます。調和領域の研究は、マクスウェル方程式フーリエ変換を行うことによって行われます。

調和領域におけるマクスウェル・ファラデー方程式は次のように書かれます。

$$ { \mathrm{rot} \, \mathbf{E} = – i \, \omega \, \mathbf{B} } $$

マクスウェル・アンペール方程式は次のように書かれます。

どの中で

これらの方程式に材料の磁化の法則を追加する必要があります。

$$ { \mathbf{B} = \mu \, \mathbf{H} } $$

μ は、材料の絶対透磁率であり、導体の局所的な形式でのオームの法則です。

$$ { \mathbf{J} = \sigma \, \mathbf{E} } $$

σ は材料の導電率です。

導体が均質であると仮定すると、これら 2 つのパラメータ μ と σ は材料内で一定であるため、マクスウェル・ファラデー方程式に導電率を乗算することが可能になります。

$$ { \mathrm{rot} \, \mathbf{J} = – i \, \omega \, \sigma \, \mathbf{B} } $$

同様に、マクスウェル・アンペール方程式に透磁率を掛けることができます。

$$ { \mathrm{rot} \, \mathbf{B} = \mu \, \mathbf{J} } $$

私たちは円筒座標系に自分自身を置きます。その変数は ( r 、 θ 、 z ) で表されます。z は円筒の対称軸です。

この座標系では、電流密度について次の仮定を立てます。

  • 電流密度ベクトルは円柱の軸に沿って方向付けられます。
  • 電流密度は円柱の軸に沿って変化しません。
  • 電流密度は完全に線対称であるため、角度θ には依存しません。

これらの仮説により、電流密度ベクトルを次の形式で書くことができます。

$$ { \mathbf{J} = \begin{pmatrix}0\\0\\j(r)\end{pmatrix} } $$

マクスウェル-ファラデー方程式の回転を計算すると、次のことがわかります。

$$ { \mathrm{rot} \, \mathrm{rot} \, \mathbf{J} = – i \, \omega \, \sigma \, \mathrm{rot} \, \mathbf{B} } $$

または、ベクトル解析関係を使用して

$$ { \nabla \, \mathrm{div} \, \mathbf{J} – \Delta \mathbf{J} = – i \, \omega \, \sigma \, \mu \, \mathbf{J} } $$

電流密度ベクトルに関して行われた仮定を考慮すると、次のようになります。

$$ {\mathrm{div} \, \mathbf{J} = 0} $$
、したがって

$$ { \Delta \mathbf{J} = i \, \omega \, \sigma \, \mu \, \mathbf{J} } $$


円筒座標では、ラプラシアンの軸成分は次のように書かれます。

$$ { \frac{d^2\,j}{dr^2}(r) + \frac{1}{r} \, \frac{d\,j}{dr}(r) = i \, \omega \, \sigma \, \mu \, j(r) } $$

ポーズをとることで

$$ {k^2 = i \, \omega \, \sigma \, \mu} $$
r 2を乗算すると、電流密度は次の境界方程式を満たさなければなりません。

$$ { r^2 \, \frac{d^2\,j}{dr^2}(r) + r \, \frac{d\,j}{dr}(r) – r^2 \, k^2 \, j(r) = 0 } $$

変数を変更すると

$$ {\xi = i \, k \, r} $$
、前の式は同次ベッセル方程式の形式になります。

$$ { \xi^2 \, \frac{d^2\,j}{d\xi^2}(\xi) + \xi \, \frac{d\,j}{d\xi}(\xi) + \xi^2 \, j(\xi) = 0 } $$

r = 0 での電流の連続性を保証するために、この方程式の解をJ 0 ( ξ) の形式で求めます。J 0は、第 1の次数 0 のベッセル関数です。 したがって、次のようになります。

$$ { j(r) = j_0 \, J_0(i \, k \, r) } $$

j 0 は定数です。定数kについても詳しく説明します。

$$ { k = \sqrt{i} \, \sqrt{\omega \, \sigma \, \mu} = \frac{1+i}{\sqrt{2}} \, \sqrt{\omega \, \sigma \, \mu} = \frac{1+i}{\delta} } $$

δ は、前に次のように定義された皮膚の厚さです。

$$ {\delta = \sqrt{\frac{2}{\omega \, \sigma \, \mu}} } $$

そして同様に

$$ { i \, k = \frac{-1+i}{\delta} = e^{i \, 3 \, \pi/4} \, \frac{\sqrt{2}}{\delta} } $$

したがって、最終的に電流密度は次のようになります。

$$ { \begin{matrix}j(r) &=& j_0 \, J_0(e^{i \, 3 \, \pi/4} \, \frac{\sqrt{2} \, r}{\delta})\\ &=& j_0 \, (ber(\frac{\sqrt{2} \, r}{\delta}) + i \, bei(\frac{\sqrt{2} \, r}{\delta}))\end{matrix} } $$

berbei は0 次のケルビン・ベッセル関数です。


セクションを流れる合計電流は次のように定義されます。

$$ { \begin{matrix}I &=& \int_0^a j(r) \, 2 \, \pi \, r \, dr\\ &=& 2 \, \pi \, j_0 \int_0^a J_0(e^{i \, 3 \, \pi/4} \, \frac{\sqrt{2} \, r}{\delta}) \, r \, dr\\ &=& \pi \, \delta^2 \, j_0 \, \int_0^{\sqrt{2} \, a / \delta} (ber(x) + i \, bei(x)) \, x \, dx\end{matrix} } $$

BerBei に次のプリミティブがあることに注目してください。これらは級数によって評価できます。

$$ { Ber(x) = \int_0^x ber(x^\prime) \, x^\prime \, dx^\prime \qquad \mbox{ et } \qquad Bei(x) = \int_0^x bei(x^\prime) \, x^\prime \, dx^\prime } $$


これらの表記法を使用すると、合計電流をよりコンパクトな形式で表現できます。

$$ { I = \pi \, \delta^2 \, j_0 \, \left(Ber(\frac{\sqrt{2}\, a}{\delta}) + i \, Bei(\frac{\sqrt{2}\, a}{\delta})\right) } $$


同様に、表面と半径r の間の厚さを循環する電流を計算できます。

$$ { \begin{matrix}I(r) &=& \int_{a-r}^a j(r^\prime) \, 2 \, \pi \, r^\prime \, dr^\prime\\ &=& \pi \, \delta^2 \, j_0 \, \left( Ber(\frac{\sqrt{2}\, a}{\delta})- Ber(\frac{\sqrt{2}\, r}{\delta}) + i \, [Bei(\frac{\sqrt{2}\, a}{\delta}) – Bei(\frac{\sqrt{2}\, r}{\delta})] \right)\end{matrix} } $$


したがって、最終的に、導体の表面を原点r =0 とする電流分布関数は次の式で与えられます。

$$ {\frac{I(r)}{I} = \frac{Ber(\frac{\sqrt{2}\,a}{\delta})-Ber(\frac{\sqrt{2}\,r}{\delta}) + i \, [Bei(\frac{\sqrt{2}\,a}{\delta}) – Bei(\frac{\sqrt{2}\,r}{\delta})]}{Ber(\frac{\sqrt{2}\,a}{\delta}) + i \, Bei(\frac{\sqrt{2}\,a}{\delta})}} $$

表皮効果の低減

表皮効果は、追加の損失や高周波の減衰などを引き起こすため、通常は厄介なものです。この影響を軽減する効果的な方法は、導体を分割すること、つまり、互いに絶縁された並列の複数の導体に置き換えることです。

理想的には、このようにして形成された導体の各「ストランド」の半径はδ未満でなければなりません。リッツ線はこの分割を極限まで高めた導体の一種です。

もう 1 つの手口は、運転手をお金で襲うというものです。 「スキン」が完全に銀層内にある場合、銀の抵抗率がすべての金属の中で最も低いという事実から恩恵を受けます。この方法は、セクション全体を循環する低周波の電流と、銀の中を循環する非常に高い周波数の 2 つの成分で構成される電流の良い妥協点となります。

最後に、表皮効果を制限できる導体の形状を検討できます。高圧変電所では、大電流を流すために中空の管状アルミニウムまたは銅の導体がよく使用されます。チューブの厚さは一般にδ程度であり、導体全体を有効に利用できます。低電圧では、より優れた挙動を可能にするより複雑な形状を使用することがありますが、常に導体の厚さがδを超えないようにするという考えがあります。
